[EVE-NG] Eve-NG Fortigate Firewall 설치 및 사용



 Fortigate는 중기업 또는 대기업에서 널리 사용되고 있는 방화벽 장비 중 하나이다.
 EVE-NG 에서도 Fortigate를 사용하여 가상 시뮬레이션을 돌려 Lab 및 테스트 등을 할 수 있다.

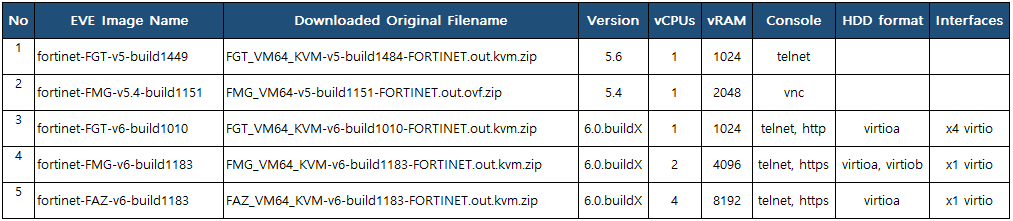

< 사용 가능한 Fortigate 이미지들 >

 EVE-NG 에서 사용할 수 있는 Fortigate 이미지는 다음과 같다. ( 최신 버전 6.0 까지 지원이 가능하다 )



1. Fortigate KVM 이미지 준비.

   위의 이미지는 교육 목적으로 만 제공이 되며 이미지는 개인적으로 준비해야 한다.
   Fortigate 라이선스 권한이 있다면 아래 웹사이트에서 다운로드 받을 수 있다.

Fortinet SSO

2. 준비한 이미지를 EVE-NG 에 업로드 한다.

업로드는 Winscp, Filezilla 등을 사용하면 되며, 경로는 /opt/unetlab/addons/qemu/ 로 업로드 하면 된다.

3. 업로드한 파일 압축 해제

   -  unzip fortinet-FGT-v5-build1484.zip

root@eve-ng:/opt/unetlab/addons/qemu# unzip fortinet-FGT-v5-build1484.zip
Archive:  fortinet-FGT-v5-build1484.zip
  inflating: virtioa.qcow2
root@eve-ng:/opt/unetlab/addons/qemu#

4. 이미지 파일명 변경

 압축을 해제 하면  fortinet-FGT-v5-build1484 디렉토리 아래에  fortios.qcow2 라는 이미지 파일이 생성이 된다.
  EVE-NG에서는 지원되는 파일 이미지 이름이 제한이 되어 있어서 이름을 변경을 해 주어야 한다.

fortinet-FGT-v5-build1484# ls
fortios.qcow2
fortinet-FGT-v5-build1484#mv fortios.qcow2 virtioa.qcow2
fortinet-FGT-v5-build1484# ls
virtioa.qcow2

 EVE-NG 에서 지원되는 이미지 파일 이름에 대한 안내 참고 =>  QEMU images used under EVE

 5. Permision 수정

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions

6. EVE-NG 접속 후 이미지 추가 후 사용

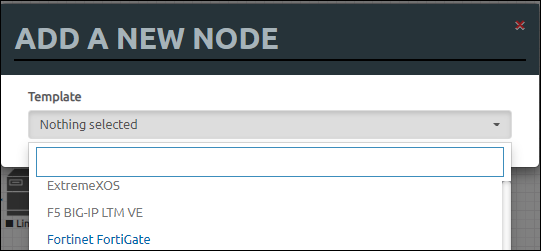

   EVE-NG 접속 후 Node를 추가하면 Forinet Fortigate Template 가 활성화 된다.

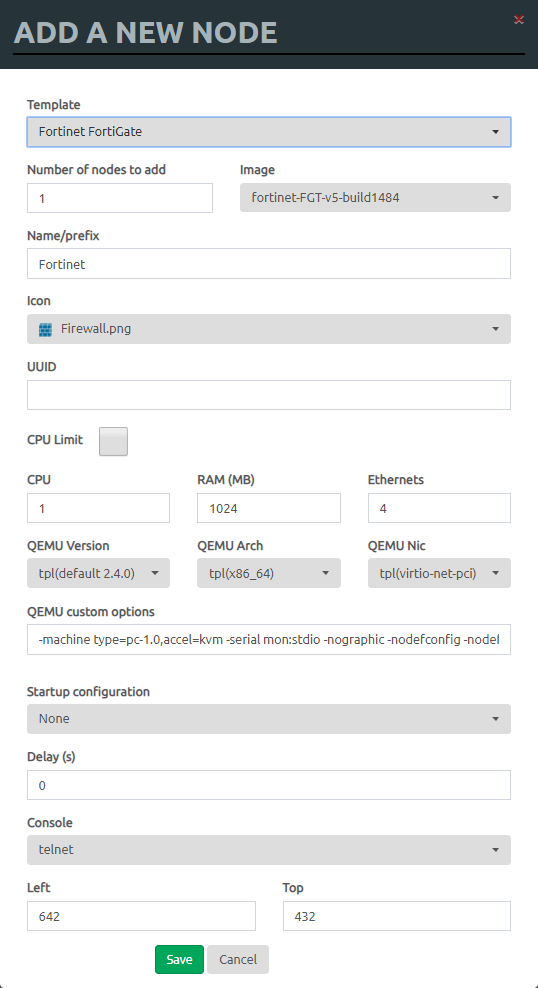

Forinet Fortigate선택 후 Ethernet 수, CPU, Ram 갑 세팅 후 저장 후에 사용하면 된다.
