EVE-NG #1. 네트워크 가상화 Emulator EVE-NG 설치 및 설정

네트워크 가상화 에뮬레이터중 대부분의 네트워크 실습이 가능한 EVE-NG를 설치해 보자.

필자는 패킷 트레이서, dynamips, gns3 등 네트워크 가상화 에뮬레이터를 여러종류를 사용해 본 경험이 있으며,
그중 EVE-NG가 원하는 실습환경을 최대한 동일하게 구성할수 있었고, 주니퍼, 포티 등 방화벽 장비 지원 뿐만 아니라 리눅스 가상화 플랫폼도 지원하여 여러가지 시스템과 연동하여 구성할 수 있어서 에뮬레이터 중이 가장 강력한 도구라고 생각한다.

EVE-NG는 VirtualBox 나 VMWare 등 가상 머신에 사용할 수 있는 OVA 이미지 와 ISO 설치 이미지를 제공하고 있으며, 원하는 방식으로 설치가 가능하다. 여기에서는 가상 머신에 설치할 수 있는 OVA 파일을 통해 설치해 본다.

1. 설치 파일 다운로드

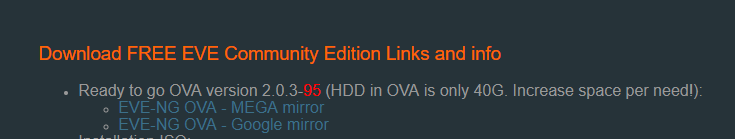

   - EVE-NG 홈페이지(https://www.eve-ng.net/) 접속 후  - Downloads - EVE-NG Community 에서 EVE-NG OVA 파일 다운로드.
     구글 다운로드 링크 :  구글 Mirror Download

2. EVE-NG 설치
   다운로드가 완료 되면  EVE Community VM.ova 라는 파일이 생성이 된다. 해당 파일은 가상머신에서 바로 사용이 가능한 VM 이미지 이다.  가상머신은 무료버전인 VMWare Workstation 15 Player를 사용하였다.

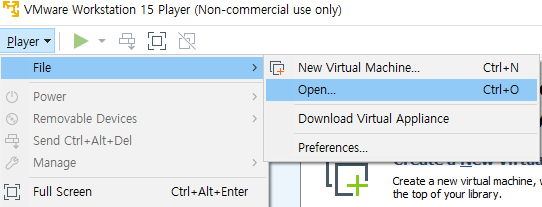

1) VMWare Player에서 가상 이미지 파일 열기

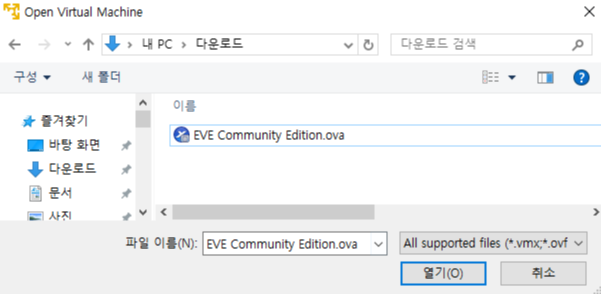

    Player - File - Open => EVE Community VM.ova 파일 선택 후 열기.

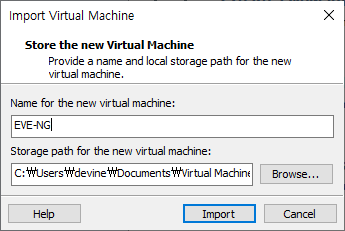

2) VM 이름 및 저장 위치 변경 후 Import

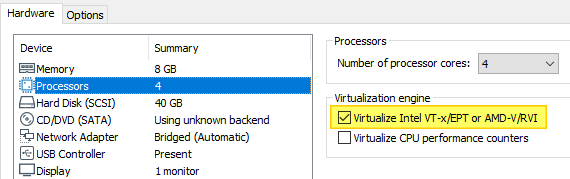

3) Virtual Machine Setting 에서 Processors의 Virtualize Intel VT-x/EPT or AMD-V/RVI 선택.

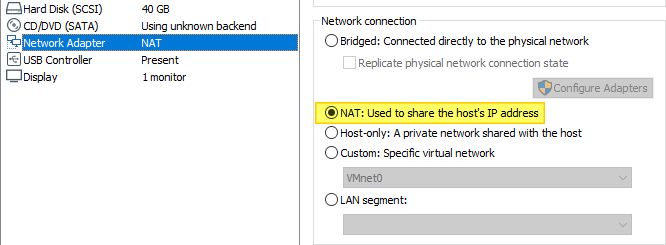

4) Network Adapter 에서 Network Connetcion Nat 선택.

5) 부팅이 완료 되면 로그인 후 추가 세팅을 진행한다.

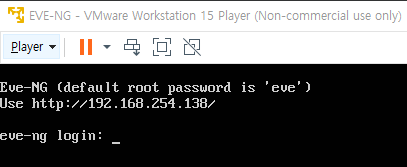

   부팅이 되면 할당된 IP 정보 확인이 가능하며,  초기 로그인 정보는 ID : root  / PW : eve 이다. 세팅이 완료 되면 화면에 나와있는 IP URL로 접속하면 된다.

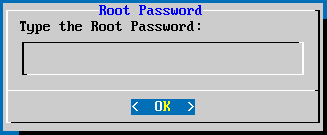

Root 패스워드 설정

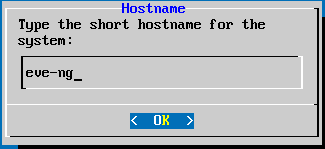

Hostname 설정

도메인 이름 설정(옵션)

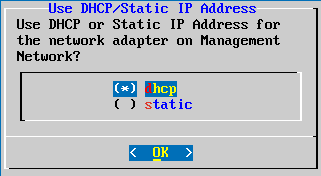

IP 주소 선택. Nat 모드로 구성하였으므로 DHCP 선택.
( Bridge 모드사용시 PC의 인터페이스 설정과 동일하게 dhcp 나 Static 중 선택 후 사용하면 된다. )

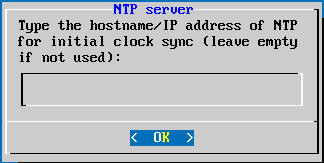

NTP(시간동기화 프로토콜) 설정 ( 사용하는 NTP 서버가 있을경우 설정, 없으면 생략 가능)

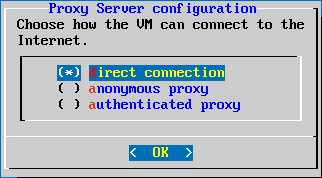

프록시 서버 설정 ( 프록시 사용하지 않을 경우 direct connection 선택 )

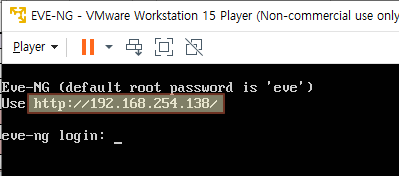

설정이 완료 되면 다시 재부팅이 되며 부팅이 완료 되면 아래와 같이 로그인 창이 보이게 된다.

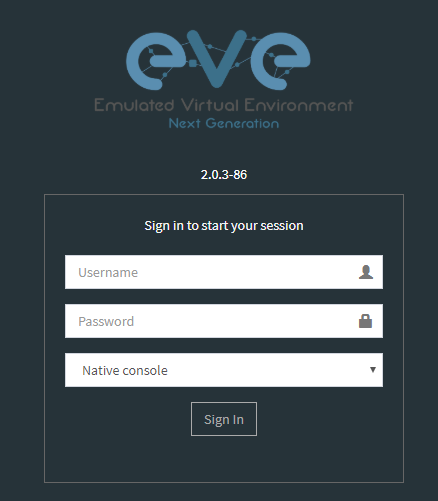

로그인창에 있는 URL(IP)로 접속하면 eve-ng 웹 UI 접속이 가능하다. ( id : admin / pw : eve )

다음에는 EVE-NG에 스위치 및 라우터 이미지 등록 및 토폴로지 구성하는 방법에 대한 포스팅을 하도록 하겠다.
