Router EIGRP Summarzation(Auto,Manual Summary)

Distance vector 프로토콜은 전통적으로 Classfull 라우팅 프로토콜을 사용하며 라우팅 정보를 업데이트 할 때 mask 정보를 교환하지 않는다.

EIGRP 라우팅 프로토콜은 Distance vector 계열 프로토콜 중의 하나이며(RIP,IGRP 등) 기본적으로 Classfull로 네트워크 정보를 자동 요약하여 전달을 한다.

 Auto-Summary의 장점은 더 작은 라우팅 테이블을 만들어서 라우팅 업데이트시에 더 적은 bandwidth를 사용하여 네트워크 Performance를 향상시켜 준다.

또한 EIGRP 라우팅 프로토콜은 VLSM/CIDR을 지원하여, summarization 하지 않고 실제 네트워크의 Subnetmask 정보를 전달할 수 있으며, 수동으로 summarization 할 수 있어서 자신의 네트워크 상황에 맞도록 장비를 구성할 수 있다.

네트워크 정보를 전달할때 기본값으로 auto-summary가 되어 classfull로 네트워크 정보를 전달하며, auto-summary를 사용하지 않을 경우 no auto-summary command를 사용하여 Eigrp 라우팅을 구성할 수 있다.



I. Topology



II. EIGRP Configuration

1) R1, R2  Eigrp config.

conf t router eigrp 100 network 10.0.0.0 network 172.16.0.0 no auto-summary

=>  no auto-summary 로 summary 되지 않도록 구성하여 10.0.0.0 네트워크 대역에
      172.16.1.0 서브넷과 172.16.2.0 서브넷이 전달되도록 구성.

2) R3 Eigrp config.

conf t router eigrp 100 network 10.0.0.0 network 192.168.4.0

3) WWW Eigrp config.

conf t router eigrp 100 network 192.168.4.0



III. Confirm Routing Table

auto-summary로 라우팅 정보를 전달하게 되면 Eigrp는 즉시 summary된 라우팅 정보를 만들고
interface가 null0로 향하도록 설정을 하게 된다. ( 즉 Drop이 되게 된다.)
이는 라우팅 정보 전달시 Looping을 예방하기 위한 메커니즘이다.

<R3 EIGRP Routing table>

그리고 위와 같이 구성할 경우 R3에서는 172.16.1.0과 172.16.2.0은 summary 되지 않는다. 왜냐하면 R3가 auto-summary로 구성되었다고 하더라도 172.16.0.0 서브넷이 R3에 속해 있지 않기 때문이다.

즉 위와 같이 구성하게 되면 WAN 구간으로 172.16.1.0/24 서브넷과 172.16.2.0/24 서브넷이 전달되게 된다.

<WWW Eigrp routing table>

라우팅 테이블에 172.16.1.0과 172.16.2.0 이 summary 되지 않고 전달되는 것을 확인할 수 있다.

만약 R1 구간과 R2 구간에 수십개 이상의 사설 네트워크 구간이 있다고 가정한다면 Wan 구간 라우터의 라우팅 테이블은 수십개 이상 늘어나게 되어 라우팅 업데이트시에 더 많은 트래픽을 사용하게 되고, 라우터의 성능을 저하시키는 문제가 발생하게 된다.

혹, R1과 R2에서 auto-summary로 네트워크 정보를 전달하는 것을 생각할 수 있겠지만,
그럴 경우에 172.16.1.0 과 172.16.2.0 이 R1, R2에서 모두 172.16.0.0/16 으로 라우팅 정보를 전달하게 되어 결과적으로 자신과 동일한 라우팅 정보를 받게 되고 루핑 방지를 위한 split-Horizon에 의해서 전달된 라우팅 정보를 받지 않게 되어 통신이 불가능하게 된다.

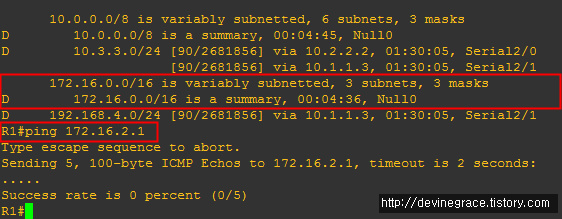

< R1,R2에서 auto-summary 구성할 경우>

라우팅 테이블 정보를 보면 172.16.0.0/16으로 summary 된 정보가 확인이 되며 interface는 null로 Drop 된다.

R1에서 172.16.2.0/24 라우팅 정보가 있어야 하지만 172.16.0.0/16으로 전달을 받게되었고, 172.16.0.0/24는 자기 자신의 네트워크여서 실제적으로 정보를 받지 않게 되어 라우팅 테이블에는 아무런 정보도 나타나지 않게 된다.

그리고 R3에서는 R1과 R2로부터 172.16.0.0/16을 동시에 받게 되어 172.16.0.0/16으로 로드밸런싱이 된다.

 이에 대한 해결 방법으로 앞에서 간단히 설명한 manual summary 이라는 방법이 있다.


IV. Manual Summarization config.

Manual Summurization 은 말 그대로 수동으로 네트워크 정보를 요약하여 전달하는 것을 의미한다.

첫째, 네트워크 정보를 전달할 Interface를 선택한다.
둘째, ip summary-address eigrp as-number address mask [admin-distance]  로 summarization.

<Command>
interface select interface
   ip summary-address eigrp as-number address mask [admin-distance]
     * [admin-distance] : (Optional) Administrative distance. A value from 0 to 255

conf t int serial 3/0 ip summary-address eigrp 100 172.16.0.0 255.255.0.0

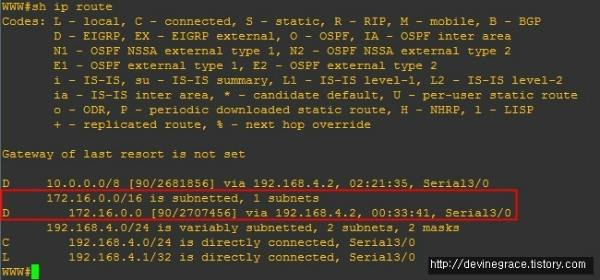

<WWW routing table>

172.16.0.0/16으로 Summary 되어 라우팅 테이블에 저장이 되었다.

Manual Class의 장점은 Eigrp가 CIDR을 지원하기 때문에 /23, /20 등으로 슈퍼넷팅이 가능하다는 것이다.
위의 예문에서는 172.16.1.0과 172.16.2.0을 172.16.0.0/16으로 Major Network로 Summarization 하였지만,
만약 172.16.0.0 ~ 172.16.7.255 까지의 네트워크 대역을 사용 할 경우에는
172.16.0.0 255.255.248.0 으로 Summarization 할 수도 있다.
